甲醇转化制H2催化剂

基本概述甲醇与水蒸气在一定的温度、压力条件下通过催化剂, 在催化剂的作用下, 发生甲醇裂解反应和一氧化碳的变换反应,生成氢和二氧化碳, 这是一个多组份、 多反应的气固催化反应系统。反应方程如下:CH3OHCO+2H2 (1)H2O+COCO2+H2 (2)CH3OH+H2OCO2+3H2 (3)重整反应生成的H2和CO2, 再经过变压吸附法(PSA)将H2和CO2分离,得到高纯氢气。制取途径工业上...

在线咨询 全国热线
13060000149
产品介绍

20年专注于环保设备生产/环保工程解决方案

基本概述

甲醇与水蒸气在一定的温度、压力条件下通过催化剂, 在催化剂的作用下, 发生甲醇裂解反应和一氧化碳的变换反应,生成氢和二氧化碳, 这是一个多组份、 多反应的气固催化反应系统。反应方程如下:

CH3OH→CO+2H2 (1)

H2O+CO→CO2+H2 (2)

CH3OH+H2O→CO2+3H2 (3)

重整反应生成的H2和CO2, 再经过变压吸附法(PSA)将H2和CO2分离,得到高纯氢气。


制取途径

工业上利用甲醇制氢有二种途径:甲醇分解、甲醇部分氧化和甲醇蒸汽重整。

甲醇蒸汽重整制氢由于氢收率高(由反应式可以看出其产物的氢气组成可接近75%),能量利用合理,过程控制简单,便于工业操作而更多地被采用。

工艺流程

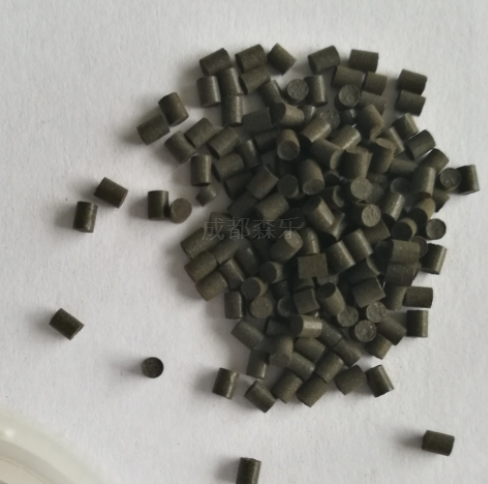

甲醇转化制H2催化剂(图1)

甲醇蒸汽重整是吸热反应,可以认为是甲醇分解和一氧化碳变换反应的综合结果。甲醇蒸汽重整制氢工艺,经历了多次技术改进,已相当成熟。



甲醇蒸汽重整反应通常在250-300℃,1-5MPa,H20与CH30H摩尔比为1.0-5.0的条件下进行,重整产物气经过变压吸附等净化过程,可得不同规格的氢气产品。

甲醇蒸汽重整过程既可以使用等温反应系统,也可以使用绝热反应系统。等温反应系统采用管式反应器,管壳中充满热载体进行换热,保持恒温反应。在绝热反应系统中,蒸汽与甲醇混合物经过一系列绝热催化剂床层,床层之间配备换热器。

反应产物净化系统可根据产品质量等级要求选择,变压吸附及膜分离技术是非常实用的气体净化技术。变压吸附净化可获得纯度高于99.99%的氢气产品,依据所使用的不同吸附剂及工艺条件,氢回收率在70%-87%之间变化。溶剂洗涤、CO催化转化、甲烷化等过程均可用于净化氢气。

甲醇重整制氢催化剂

【用途与特点】

重整制氢催化剂,主要用于甲醇和水发生重整变换反应,转化为H2、N2、CO2、极少量的CO和CH4,以制取所需要的产品H2。该催化剂采用了新的共沉淀生产工艺,添加了特殊助剂,活性稳定、孔结构合理,综合性能已处于国际领先水平。

铜含量高,比表面积大,低温活性高;添加新型助剂,抗毒性能更好;裂解和变换双功能催化剂;【主要物化性质】

单程转化率高副反应少,不易结蜡强度高,不易粉化,阻力低
